煤礦供電系統是整個煤礦生產的動力，繼電保護系統是供電系統安全運行的重要保障，幾乎涉及范圍較大的大型系統事故都與繼電保護裝置的不正確運作有直接或間接的關系。因此，合理配置繼電保護裝置時保障電網安全運行的重要條件。繼電保護的任何不正確動作都將造成或擴大事故，國內外電力系統中發生的大面積停電事故大多和繼電保護的不正確動作有關。繼電保護快速性、靈敏性、選擇性、可靠性的體現在很大程度上取決于保護裝置本身的可靠性及保護整定值設置的合理性。如下：

煤礦6kV/10kV系統中應配置的繼電保護

①6kV/10kV供電線路應配置的繼電保護。按照企業6kV/10kV供電系統設計規劃的要求，6kV/10kV線路一般均應裝設過電流保護。當過電流保護的時限不大于0.5~0.7s、且沒有保護配合上的要求時，可不裝設電流速斷保護；自重要的變配電所引出的線路應裝設瞬時電流速度保護。當瞬時電流速斷保護不能滿足選擇性動作時，應裝設略帶時限的電流速斷保護。

②6kV/10kV分斷母線應配置的繼電保護。按照企業6kV/10kV供電系統設計規范的要求，對于不并列運行的分斷母線，應裝設電流速斷保護，但僅在斷路器合閘的瞬間投入，合閘后自動解除；另外，應裝設過電流保護。如采用的是反時限過電流保護，其孫堅動作部分應解除；對于負荷等級較低的配電所可不裝設保護。

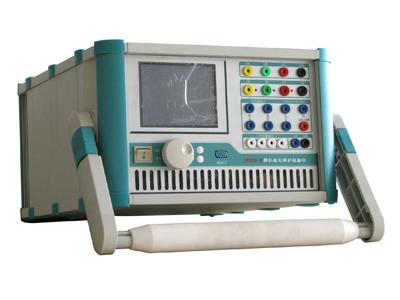

JB303-H微機繼電保護測試儀
