輸電線路絕緣試驗方法

您的位置:首頁 >> 服務支持 >> 技術文章

    本文討論的線路參數均指三相導線的平均值,即按三相線路通過換位后獲得完全對稱。對不換位線路,因其不對稱度較小,也可以近似地適用。
    一、線路各相的絕緣電阻的測量
    線路各相的絕緣電阻的測量,是對線路絕緣狀況、接地情況或相間短路等缺陷的檢查。
    測量不能在雷雨天氣,應在天氣良好的情況下進行。為保證人身和設備安全以釋放線路電容積累的靜電荷,首先將被測線路相對地短接。
    測量時,拆除三相對地的短路接地線,為保證測試工作的安全和測量結果的準確,應測量各相對地是否還有感應電壓,若還有感應電壓,應采取措施消除。
    對線路的絕緣電阻進行測量時,確定線路上無人工作,并得到現場指揮允許工作的命令后,將非測量的兩相短路接地,用兩千五至五千伏兆歐表,依次測量每一相對其它兩相及地間的絕緣電阻。
    對于線路長、電容量較大的,應在讀取絕緣電阻值后,先拆去接于兆歐表L端子上的測量導線,再停搖兆歐表,以免反充電損壞兆歐表。測量結束應對線路進行放電。
    根據測得的絕緣電阻值,結合當時氣候條件和線路具體情況綜合分析,作出正確判斷。
    二、核對相位
    核對相位一般用兆歐表和指示燈法。指示燈法又分干電池和工頻低壓電源兩種。
    1.兆歐表法

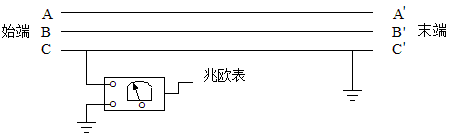

    圖1-1是用兆歐表核對相位的接線圖,在線路的始端一相接兆歐表的L端,兆歐表的E端接地,在線路末端逐相接地測量,若兆歐表的指示為零,則表示末端接地相與始端測量相同屬于一相。按此方法,定出線路始、末兩端的A、B、C相。
    2.指示燈法
    指示燈法是將圖1-1中的兆歐表換成電源,和指示燈串聯測量,若指示燈亮,則表示始、末兩端同屬于一相。但應注意感應電壓的影響,以免造成誤判斷。

核對相位接線圖
圖1-1 核對相位接線圖

 三、測量直流電阻

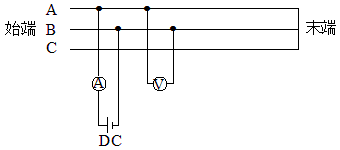

    試驗前線路末端三相均應徹底放電。線路始端開路,末端三相短路,拆開兩端所有接地線。使用儀器設備:24V直流電源,直流毫伏電壓表如圖1-2。

電流電壓表法測量線路直流電阻接線圖
圖1-2 電流電壓表法測量線路直流電阻接線圖
A─直流電流表,V─直流電壓表

 A,B相加直流電壓UAB,測電流IAB,則
    AB相      RAB=UAB/IAB      (10-1)
    同樣,可以測出RBC和RAC
    BC相      RBC=UBC/IBC      (10-2)
    AC相      RAC=UAC/IAC      (10-3)
    然后換算成20℃時的單相電阻,換算方法如下
    RA=(RAB+RAC-RBC)/2      (10-4)
    RB=(RAB+RBC-RAC)/2      (10-5)
    RC=(RBC+RAC-RAB)/2      (10-6)
    并按線路長度折算為每公里的電阻。
